Pentax MZ-5N Zahnradwechsel und Reparatur der Aufstellblitzmechanik

Pentax MZ5n

Gehäuse in dieser Reihenfolge öffnen

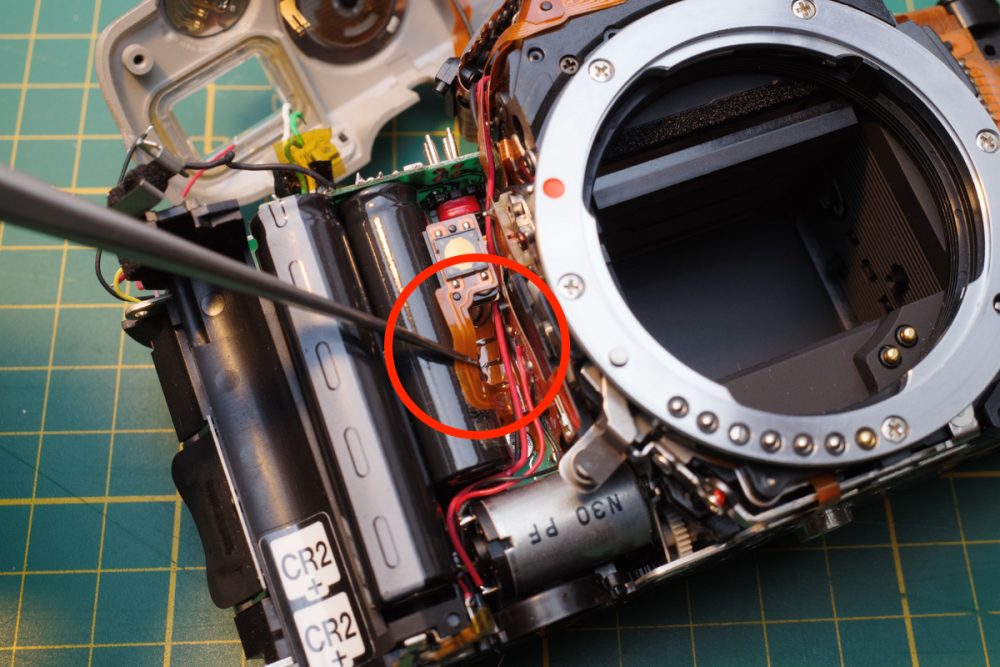

Blitzelkos entladen nach Anleitung. 1KOhm Widerstand zwischen blauer Leitung und Objektivanschluss. Erst danach die vier Leitungen ablöten.

Leitungen, Leiterplatte und Batteriekontakt lösen.

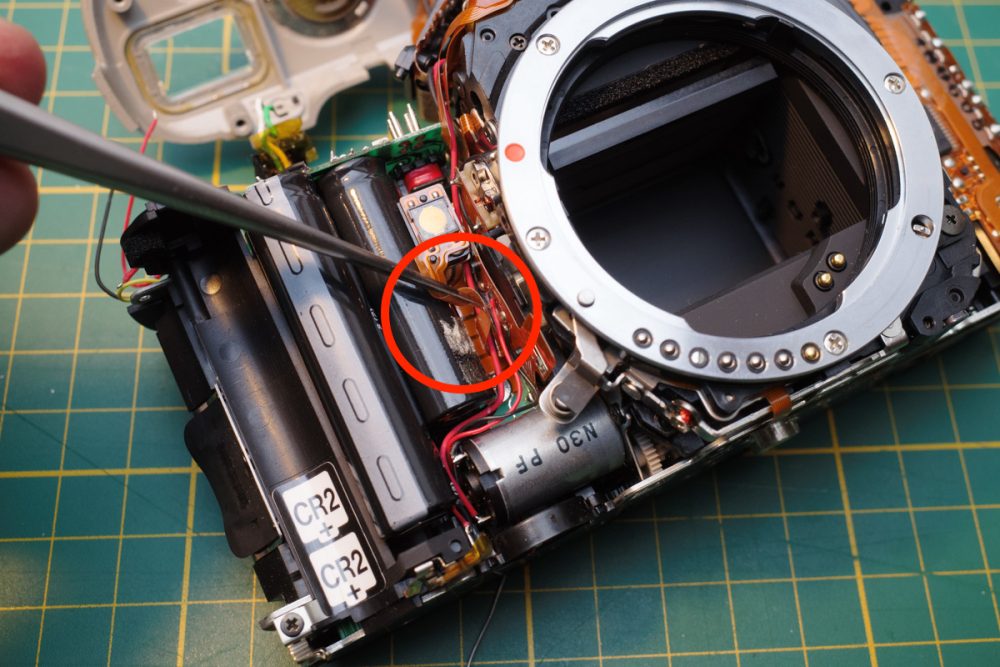

Schwarze Leitung möglichst nicht weiter zurückziehen.

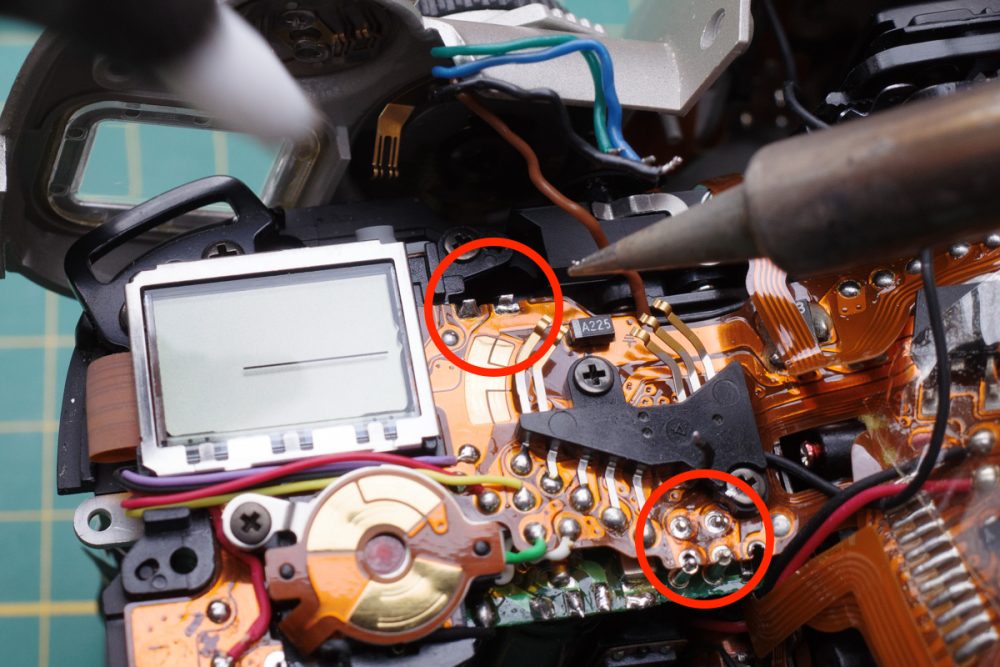

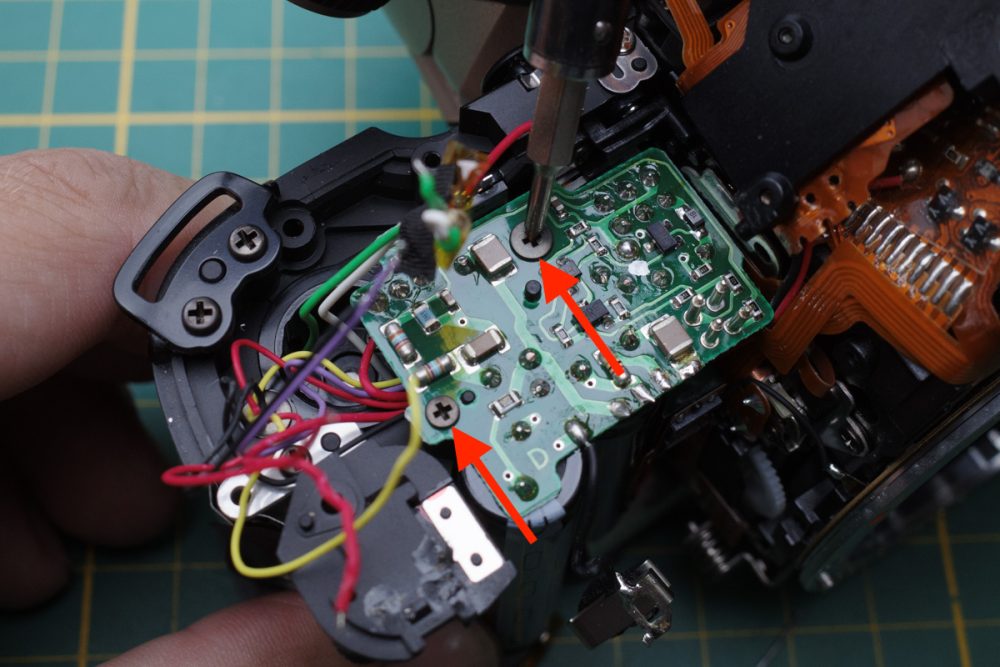

Leiterplattenverbinder entlöten.

Leiterplattenverbinder entlöten.

Schraube neben dem LCD lösen.

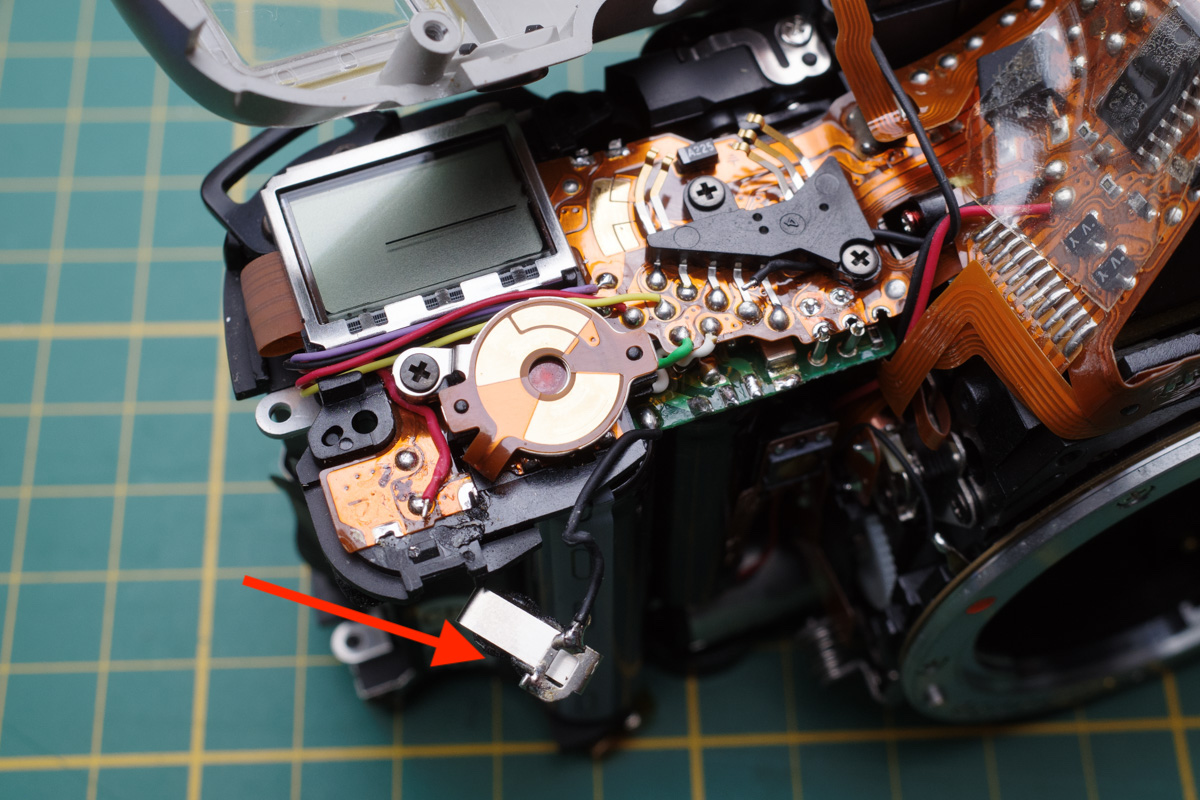

Batteriekontakt aushebeln.

Batteriekontakt aushebeln.

Alle Leitungen lösen.

Nachdem alle Leitungen und Lötverbindungen gelöst sind, gesamte Leiterplatte vorsichtig an markierter Stelle anheben. Dabei auf die vier Leiterplattenverbinder achten und gegebenenfalls mit Entlötlitze arbeiten.

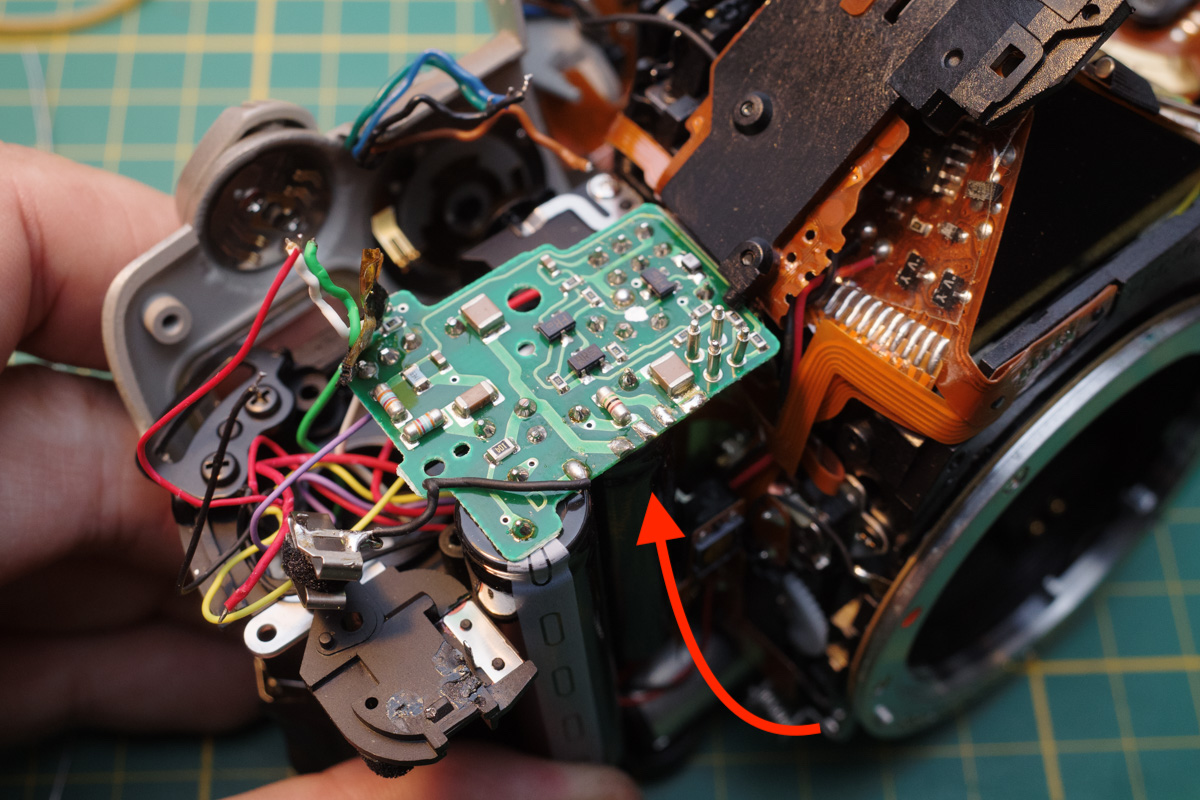

Wenn alle Lötverbindungen gelöst sind, Leiterplatte weiter anheben.

Die Folienleiterplatte kann mit einem weichen Gummiband fixiert werden. Scharfes Knicken oder Überspannen vermeiden.

Weitere Leitung ablöten.

Zu lösende Schrauben.

Folienleiterplatte vom Elko lösen.

Folienleiterplatte vom Elko lösen.

Gesamte Leiterplatte inkl. Elkos kann nach oben geschoben werden.

Blitzleiterplatte ganz entfernen.

Tiefenschärfekontrolltaste lösen.

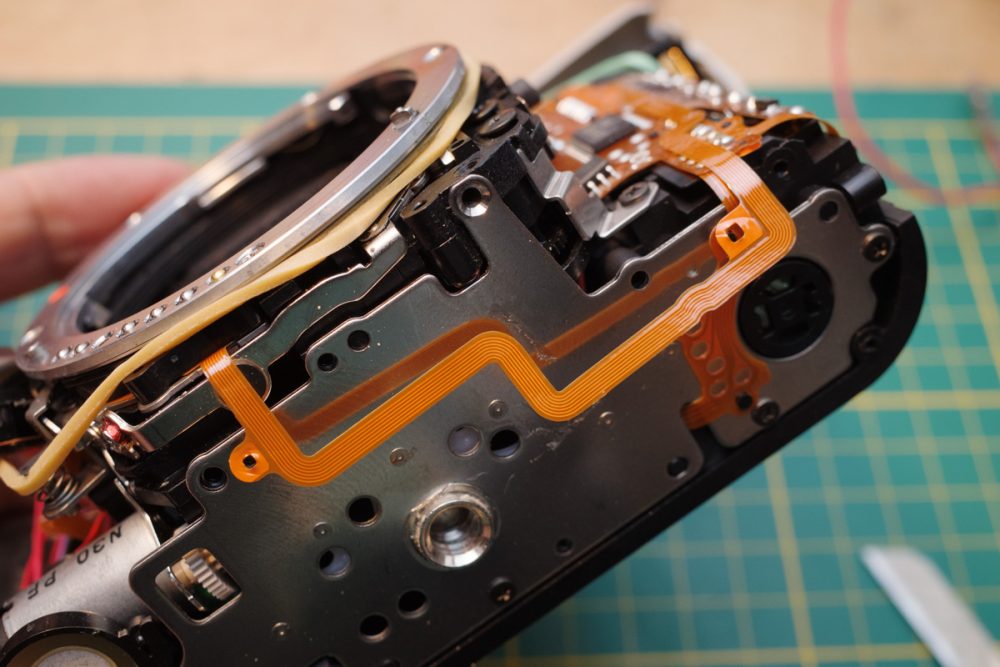

Tiefenschärfekontrolltaste mit geeignetem Gummiband fixieren.

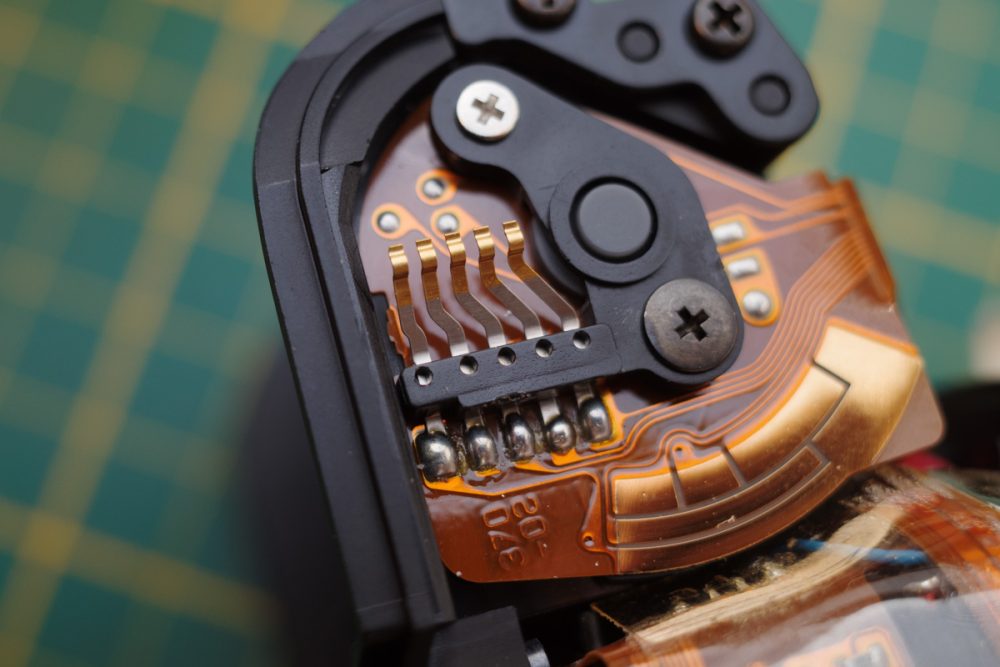

Markierte Folienleiterplatte mit Entlötlitze lösen.

Freigelötete Folienleiterplatte.

Folienleiterplatte lösen und aushebeln.

Gelöste Folienleiterplatte.

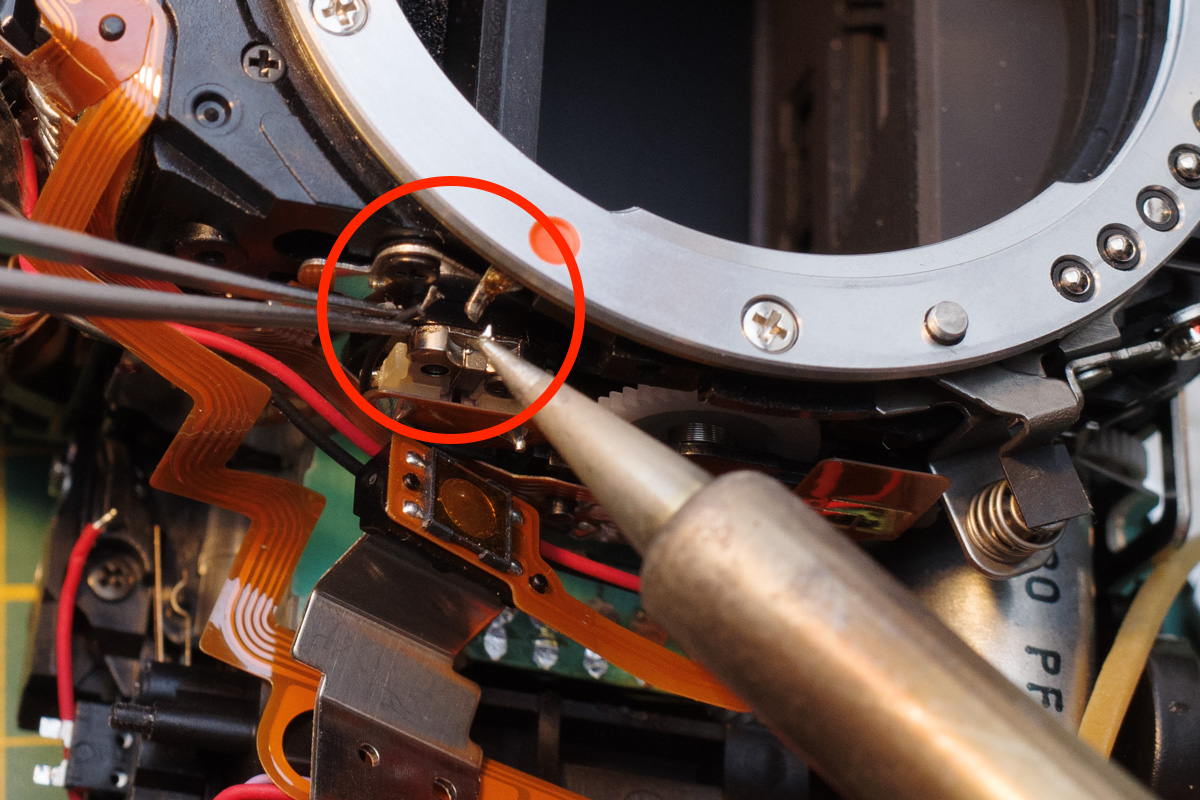

Objektivanschluss Massverbindung lösen.

Nicht vergessen! Leitungen zum Piezo lösen.

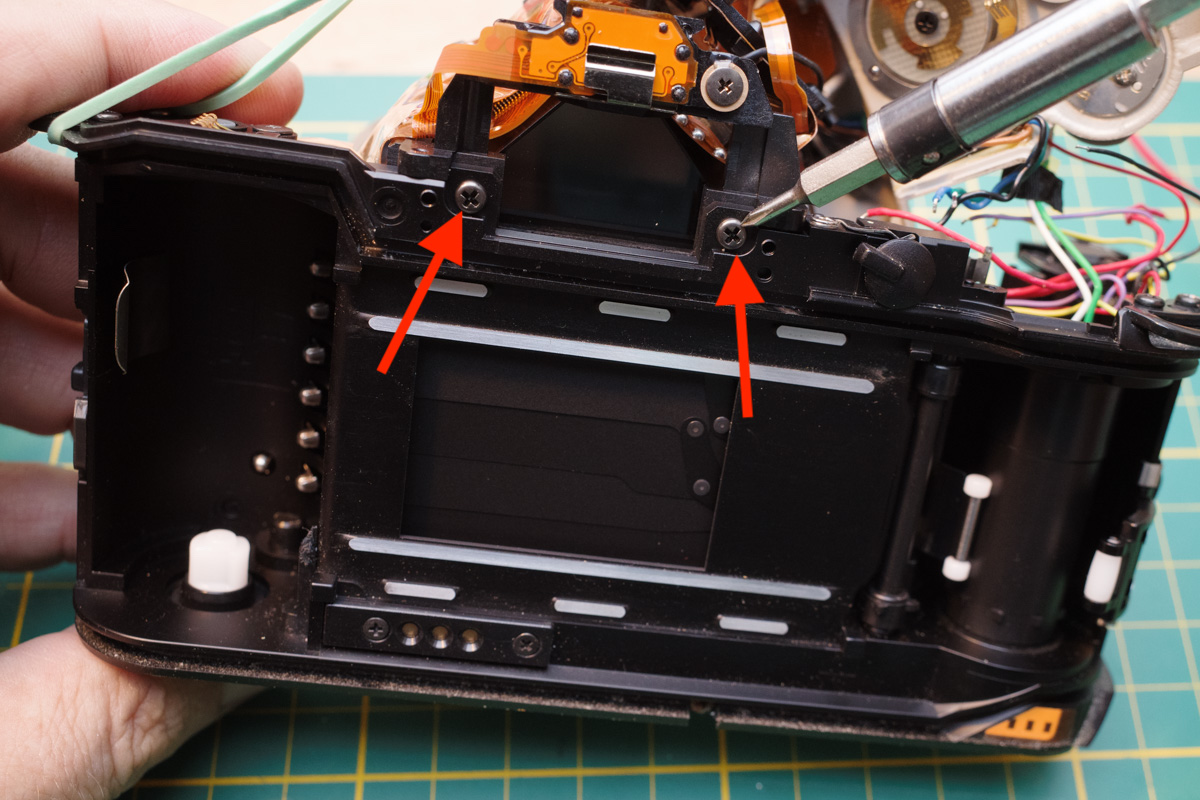

Schulter- und Senkkopfschraube von Bodenplatte lösen.

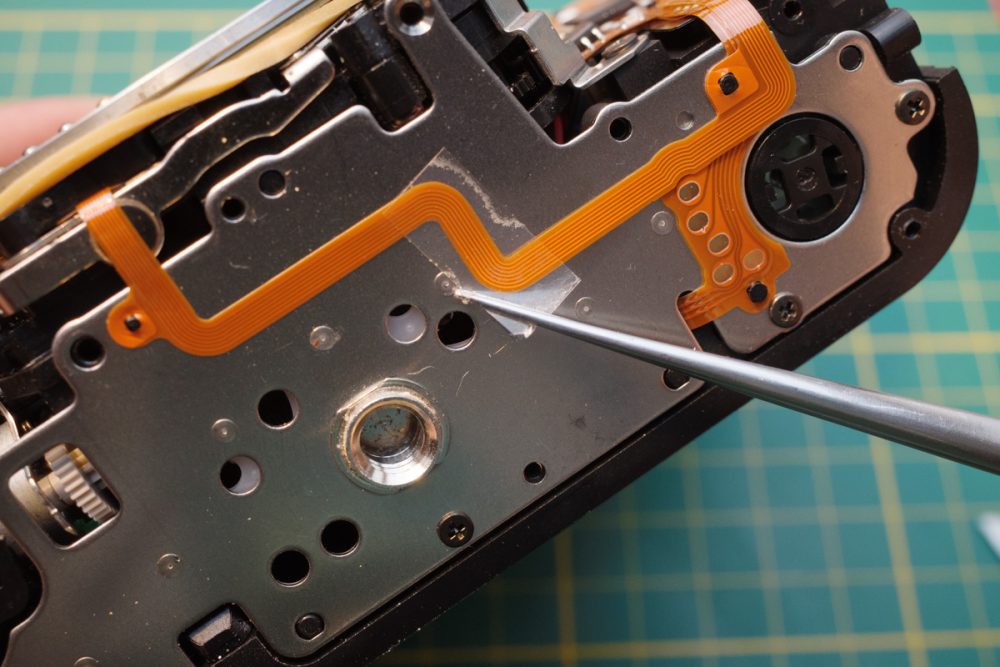

Klebestreifen entfernen.

Folienleiterplatte lösen.

Blechwinkel lösen.

Okular entfernen.

Okular entfernen.

Obere Befestigung der Spiegeleinheit lösen.

Untere Befestigung der Spiegeleinheit lösen.

Spiegeleinheit an linker Seite (2) anheben. Rechte Seite (1) eher als Drehpunkt zu (2) betrachten und nicht übermäßig anheben.

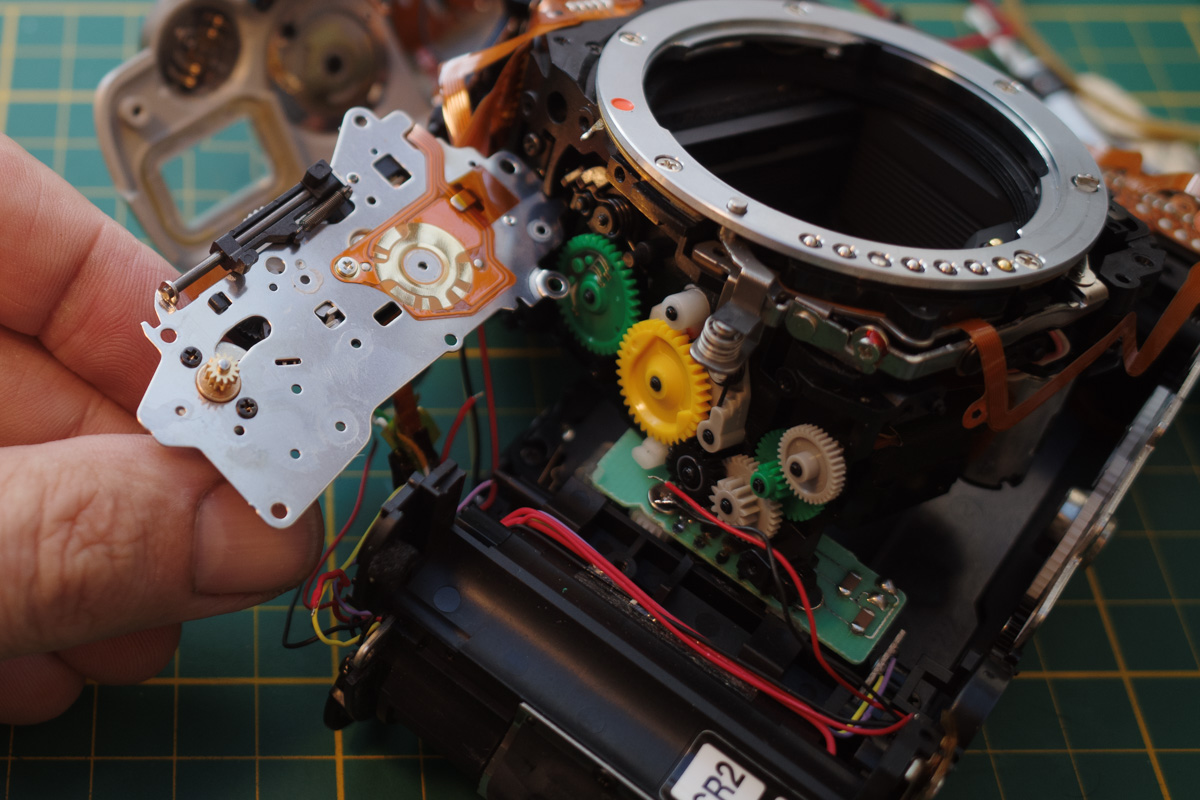

Gelöste Spiegeleinheit und freigelegter Verschluss.

Anschlussleitungen zum Motor markieren.

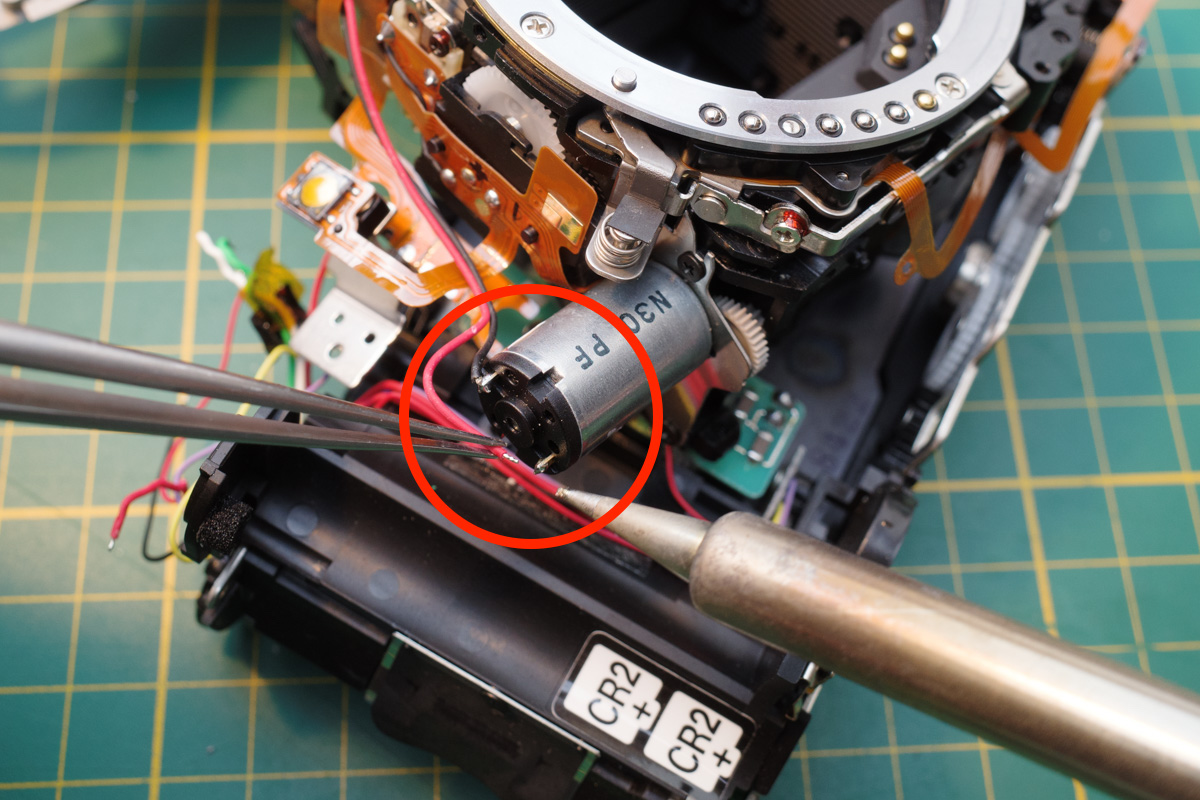

Anschlussleitungen zum Motor lösen.

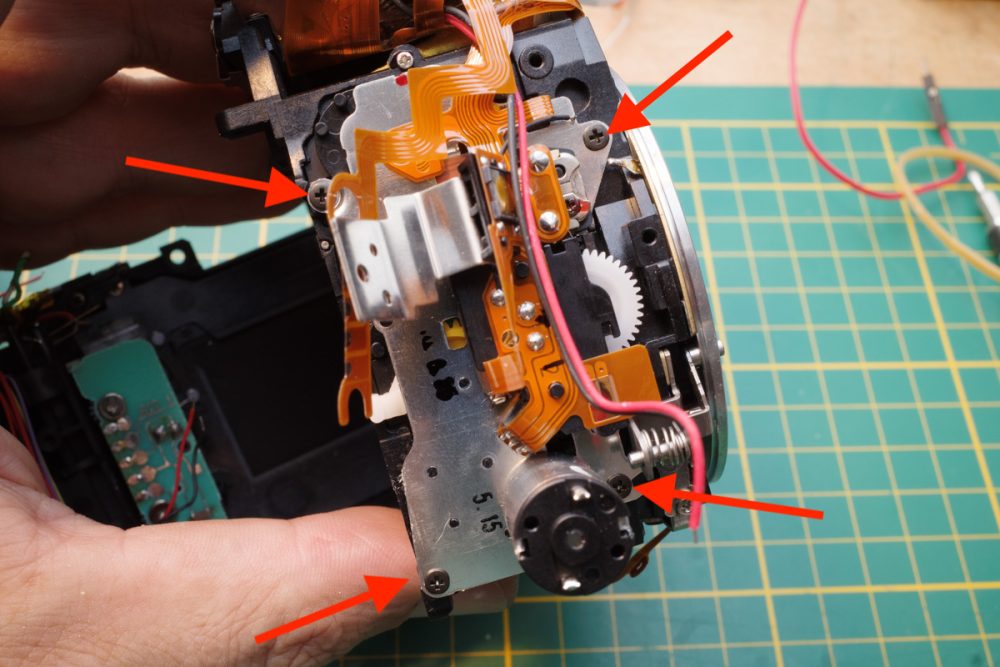

Vier Schrauben am Getriebe lösen.

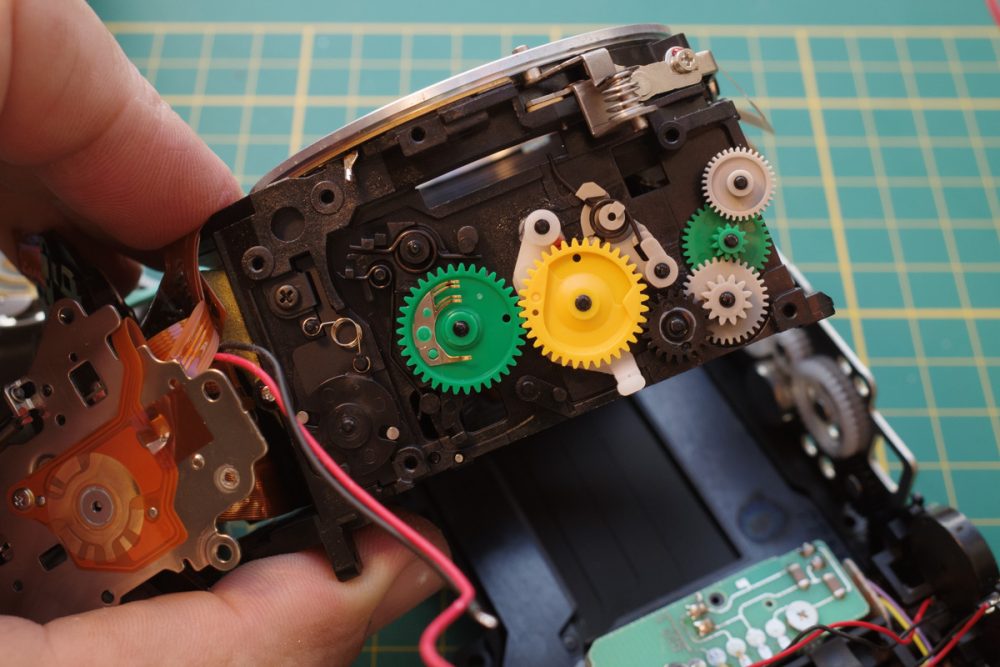

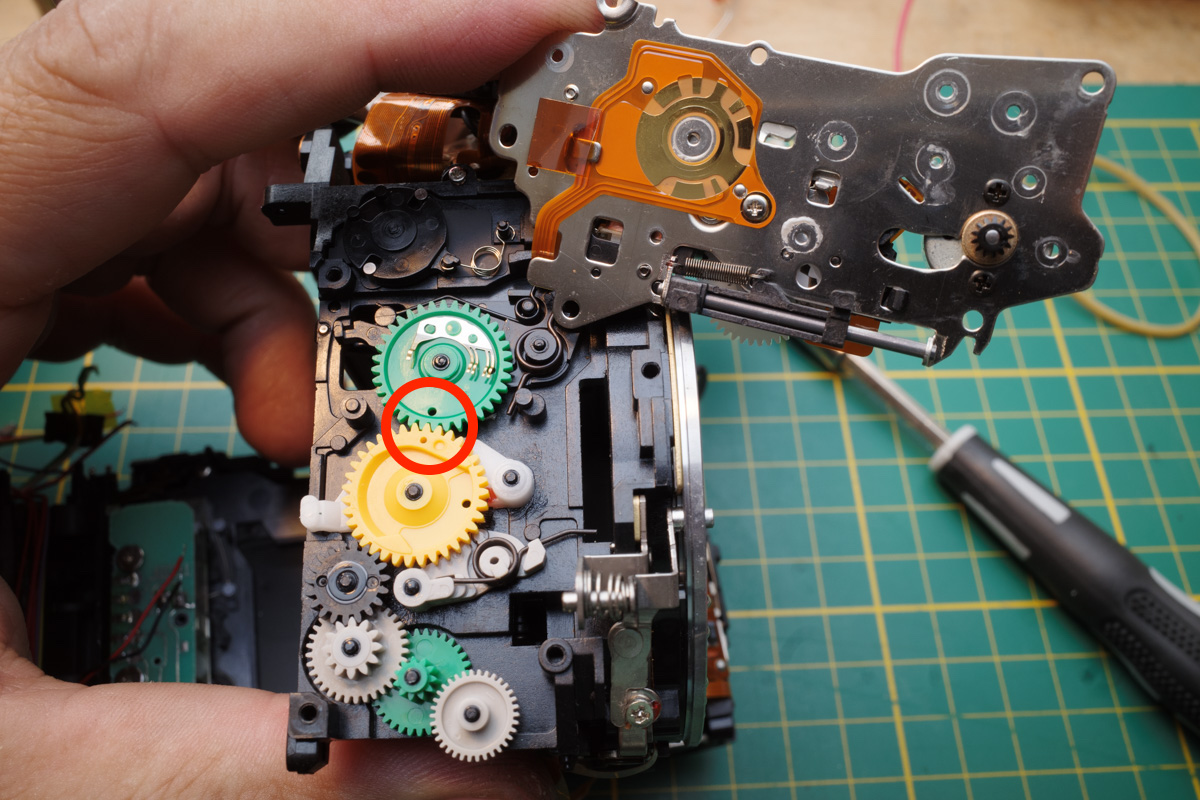

Getriebe öffnen. Sollten sich beim Öffnen Zahnräder lösen, lasen sich diese wie markiert wieder einsetzen.

Motor lösen.

Das alte Zahnrad ist gerissen und lässt sich leicht von der Motorwelle lösen.

Motorwelle mit geeignetem Gegenlager abstützen.

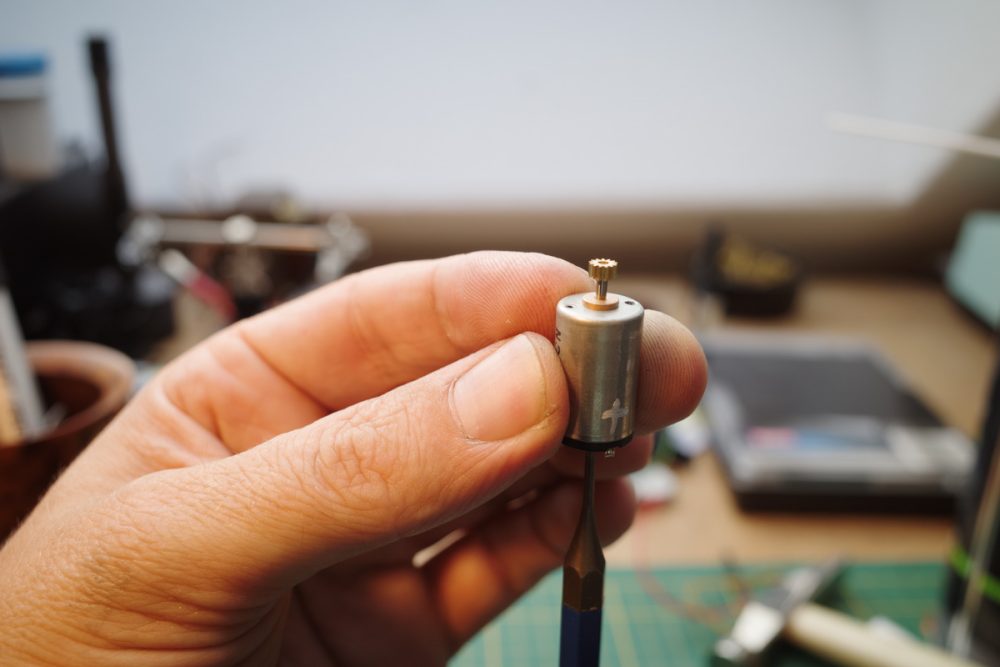

Neues Zahnrad auf Motorwelle platzieren.

Geeignete Hülse am Zahnrad ansetzen.

Hülse, Zahnrad und Motor gerade abstützen.

Das neue Zahnrad mit kleinem Hammer auf die Motorwelle schlagen.

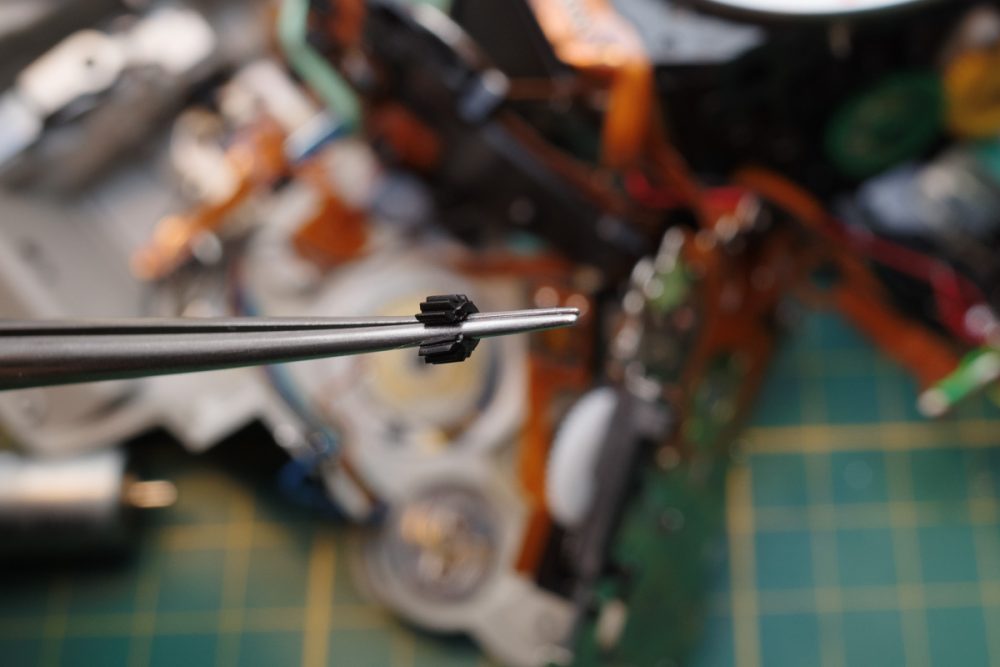

Das neue Zahnrad sollte so auf der Motorwelle sitzen.

Position des neuen Zahnrades.

Motor wieder befestigen.

Position der Zahnräder kontrollieren.

Blendensteuerung vor dem Einbau in gezeigter Position fixieren. Ein Klebestreifen oder abgekniffener Zahnstocher wäre auch geeignet.

Einwandfreien Lauf vor Einbau der Spiegeleinheit prüfen. (3V)

Verschlussmechanismus prüfen.

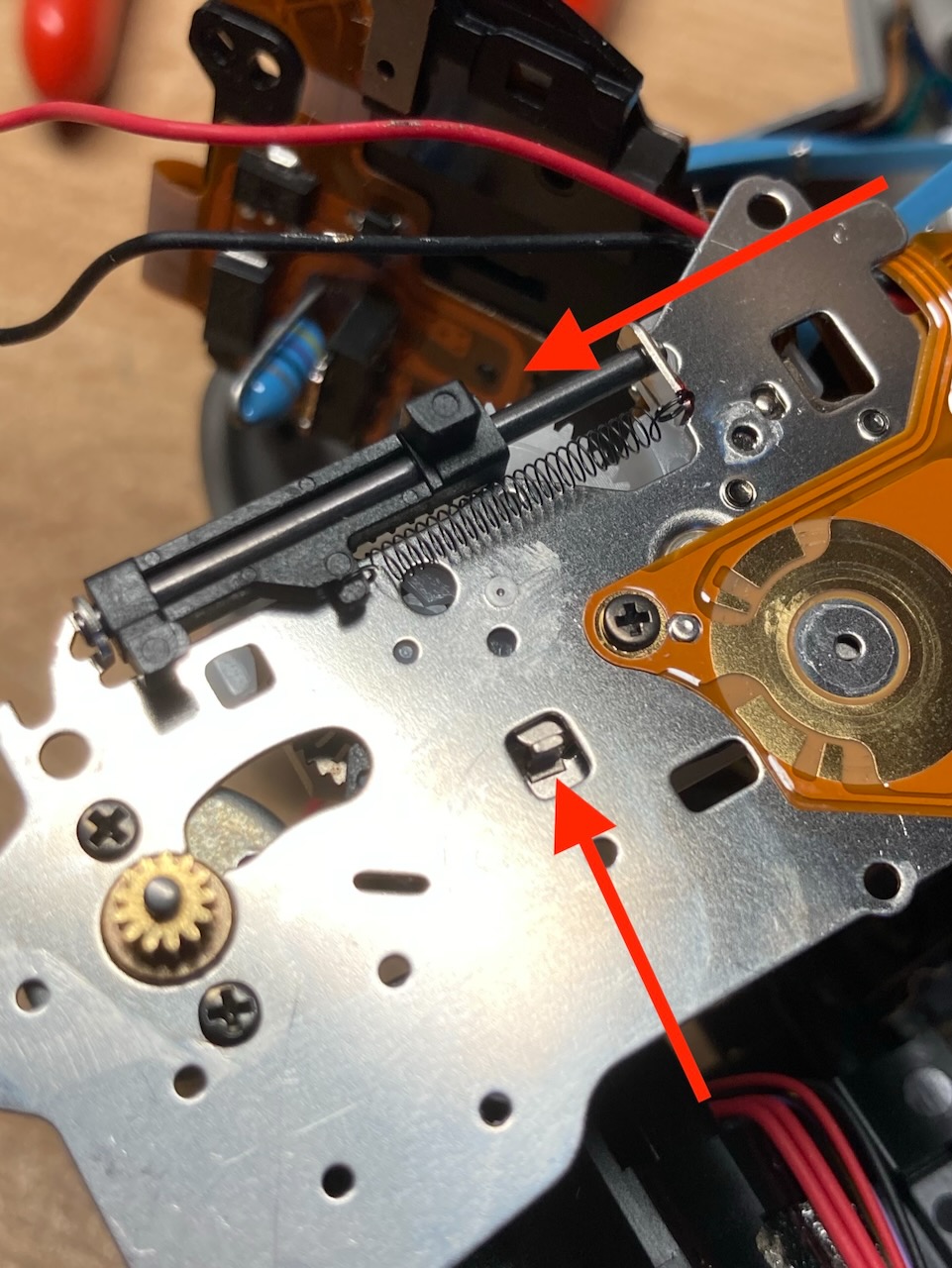

Der Spannhebel muss vor Einbau der Spiegeleinheit in gezeigter Position einrasten.

Weißen Hebel in gezeigte Position bringen.

Korrekten Sitz des Panaoramahebels prüfen.

Vor endgültiger Befestigung der Spiegeleinheit plausible Funktion prüfen.

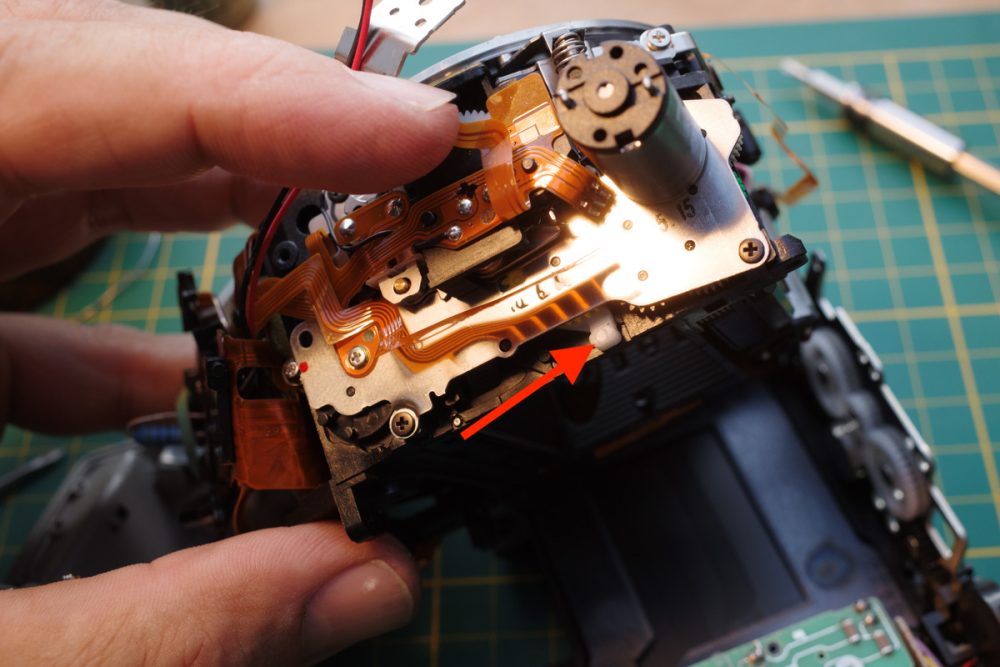

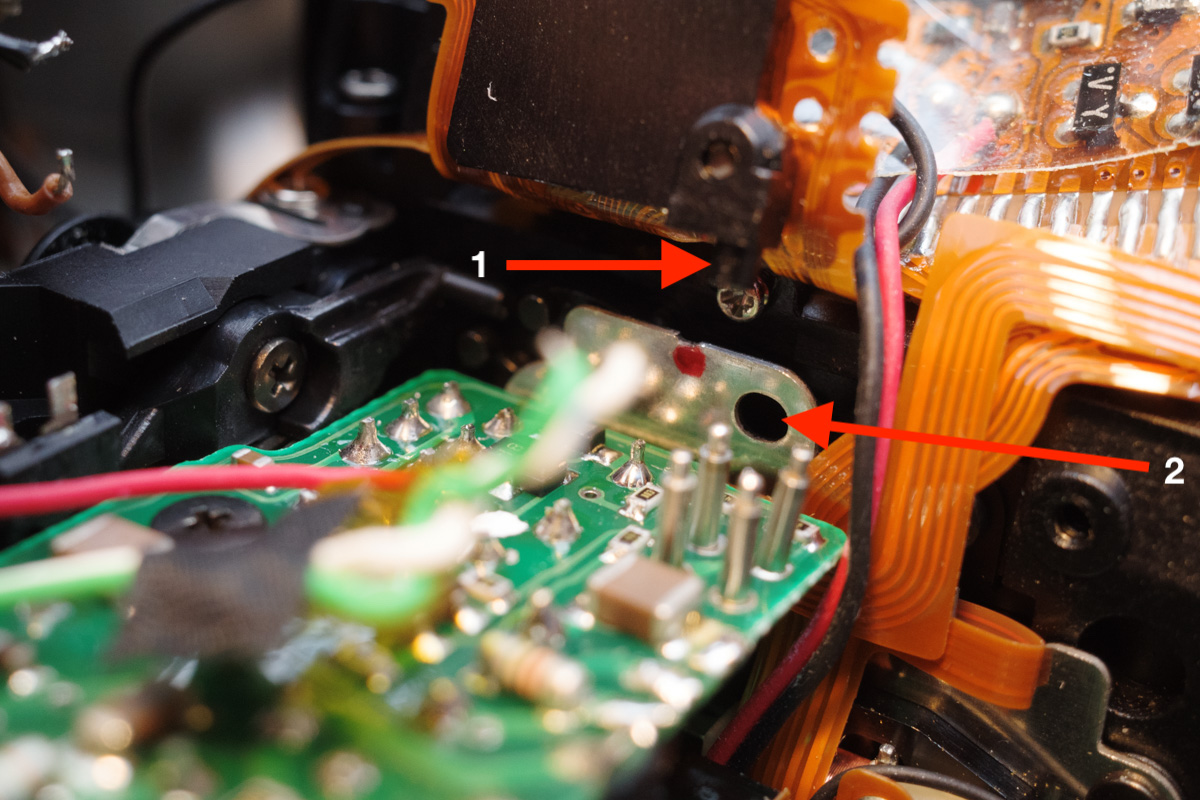

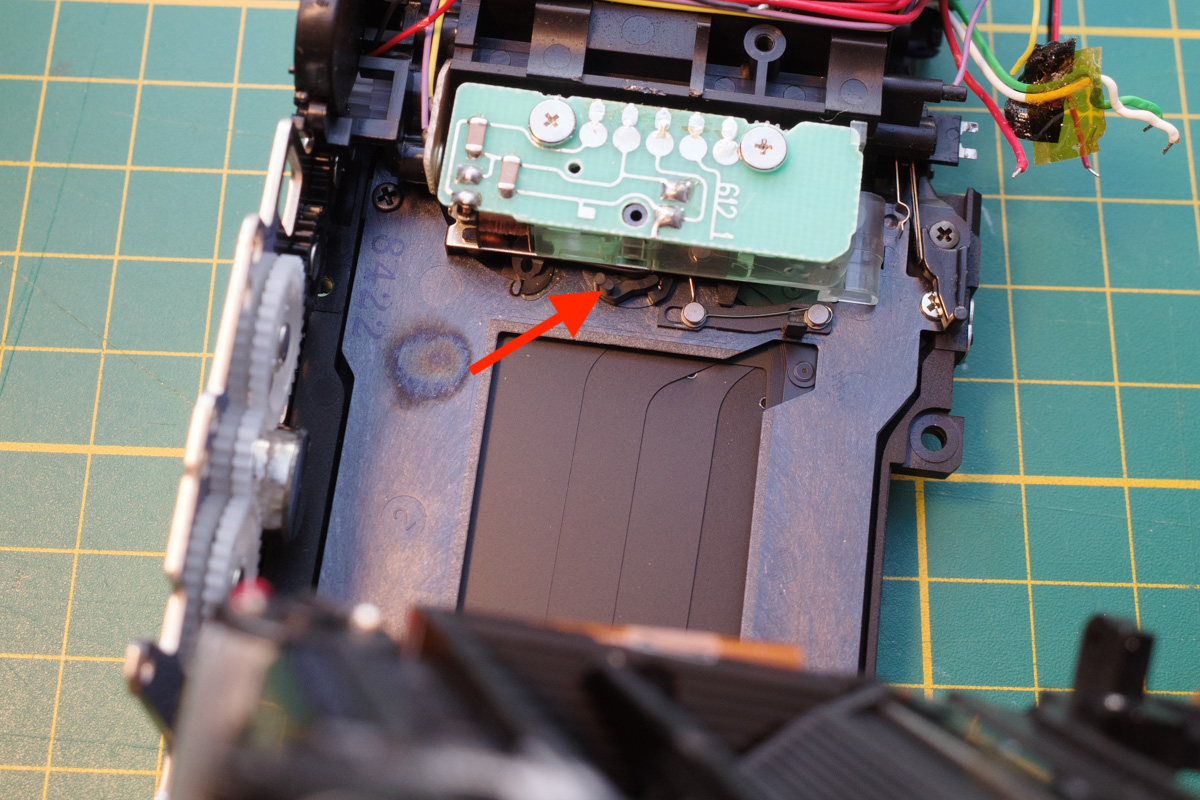

Folienleiterplatte zum Verschluss, Anschlussleitungen für Piezo und Motor anlöten, Tiefenschärfenkontrolltaste einschrauben, Blitzleiterplatte einsetzen, zugehörige rote Leitung anlöten, Blechwinkel einschrauben und Masseverbindung zum Objektivanschluss anlöten. Danach auf richtigen Sitz der Folienleiterplatte beim Einbau achten. Dabei (1) muss in (2) passen.

Blitzhalter lösen.

Blitzhalter entfernen.

Blitzgehäuseschrauben lösen.

Blitzgehäuse öffnen.

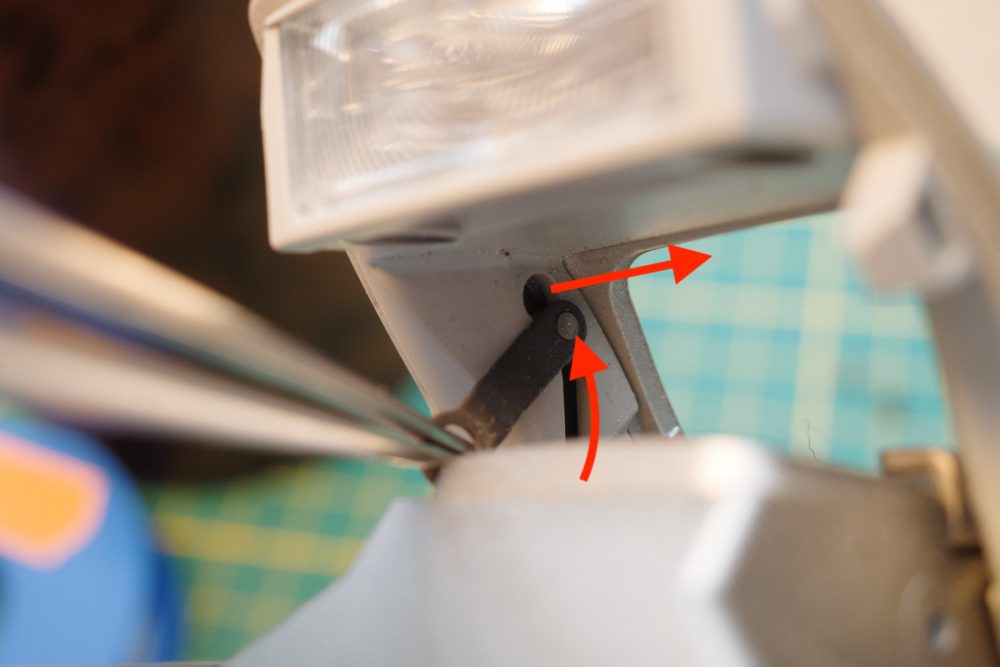

Blitzarretierung demontieren.

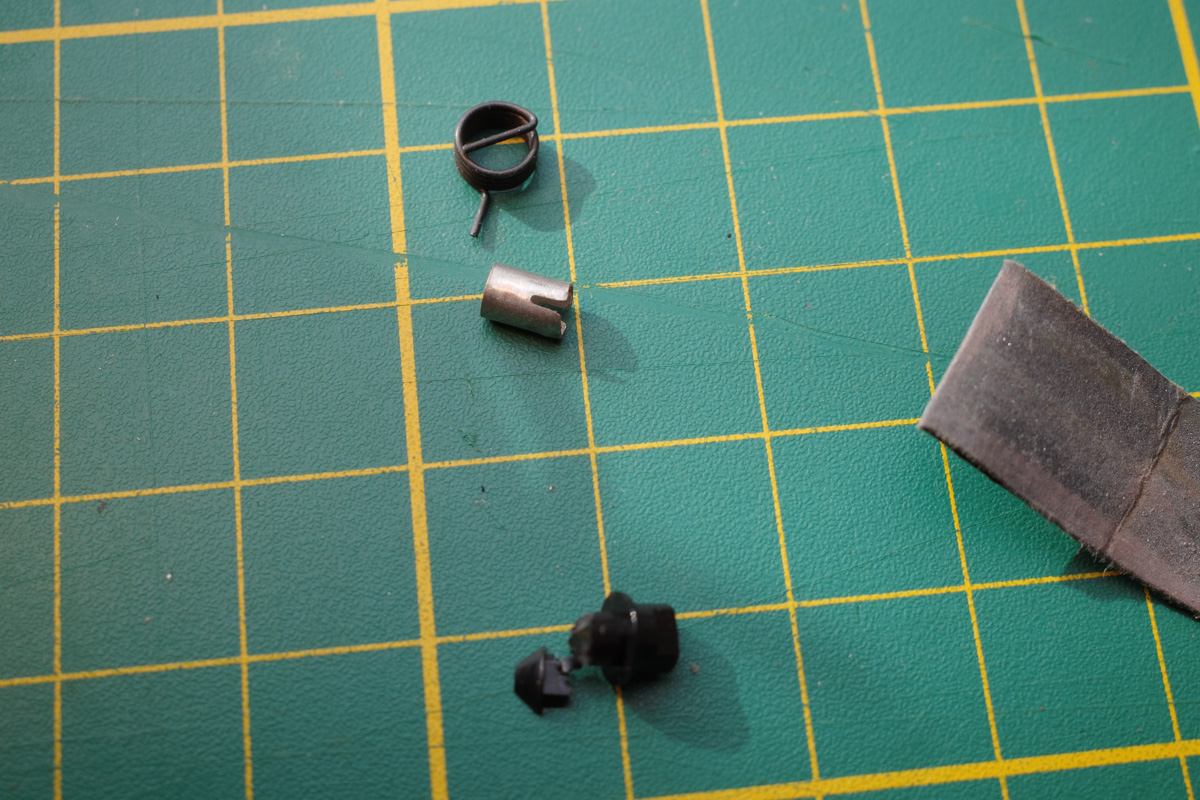

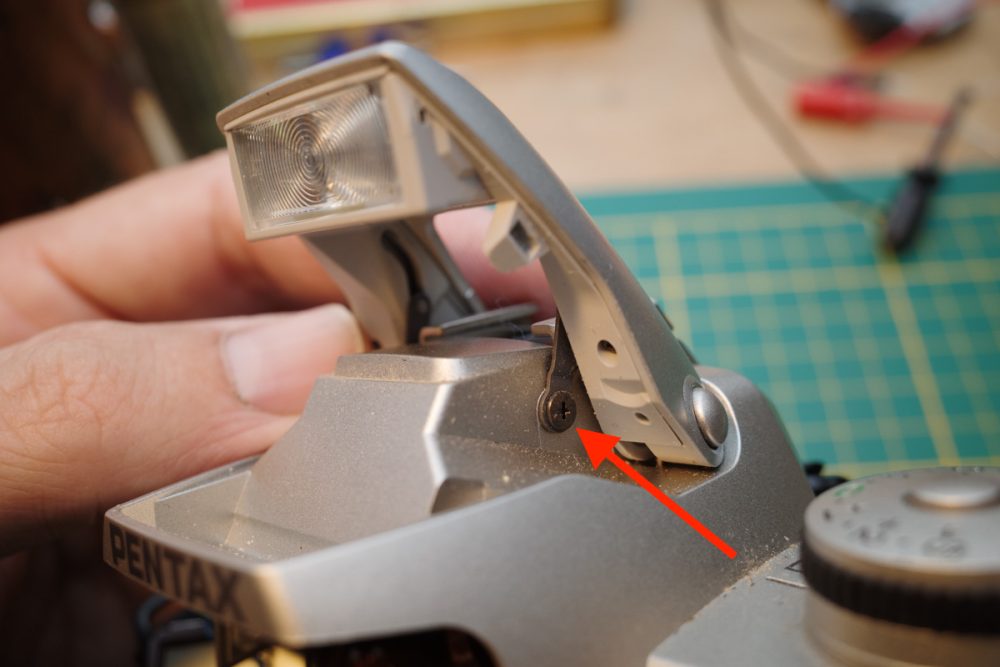

Lage der Feder beachten (Pfeil). Gebrochener Zapfen (Kreis).

Gebrochenen Zapfen von außen lösen.

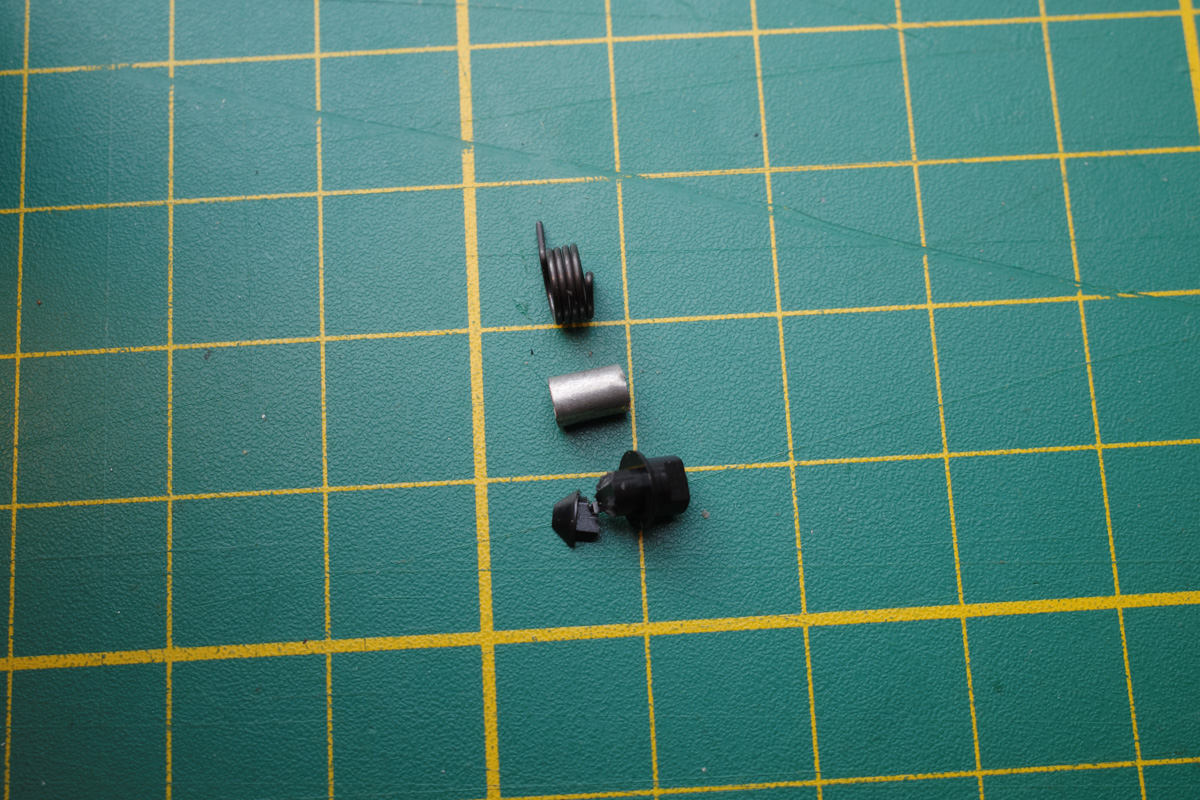

Demontierter gebrochener Zapfen.

Geeignete Hülse auf passende Länge kürzen.

Gekürzte Hülse.

Eingeschlitze Hülse.

Sitz der Feder in der Hülse prüfen.

Fertige Hülse mit Zapfen.

Die Ausrichtung der Einkerbung entsprechend am Zapfen ausrichten und beim Aufschlagen der Hülse auf den Zapfen beachten.

Fertiger Zapfen mit aufgeschlagener Hülse.

Eingebautes Ersatzteil.

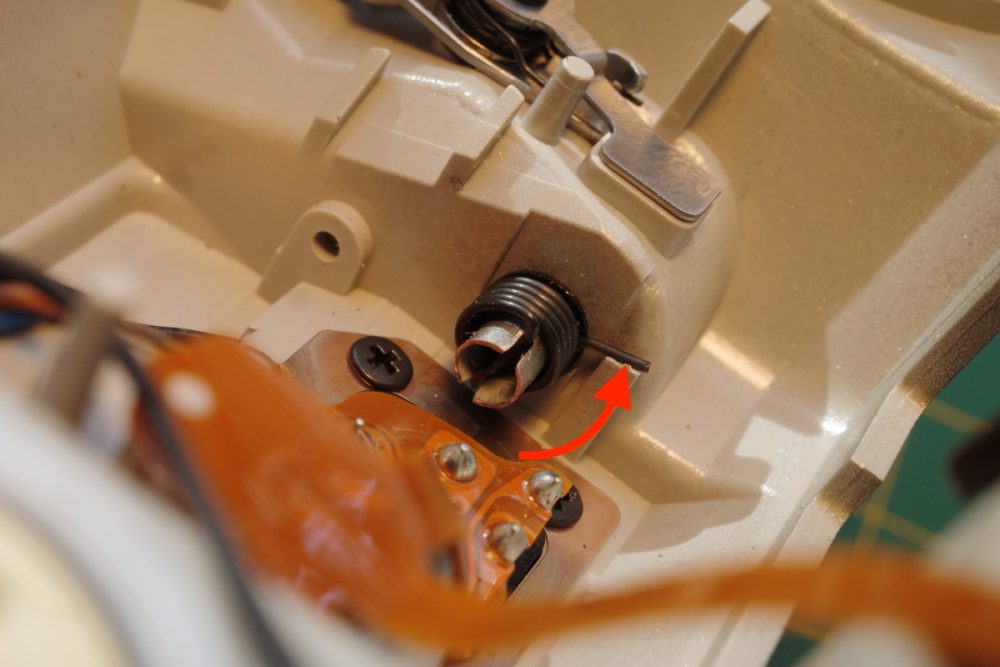

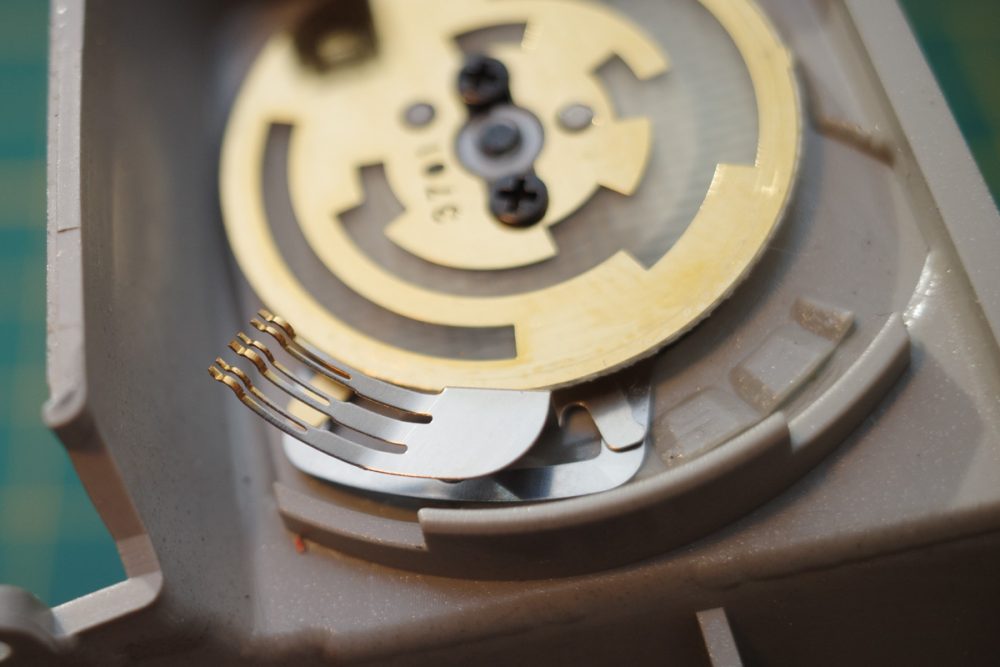

Bei ganz ausgeklapptem Blitz Feder in gezeigter Position einbauen.

Feder mit geeignetem Werkzeug auf gezeigten Sockel hebeln.

Alle Leitungen an ursprünglicher Position anlöten.

Alle Kontakte auf Unversehrtheit prüfen.

Alle Kontakte auf Unversehrtheit prüfen.

Alle Kontakte auf Unversehrtheit prüfen.

Alle Kontakte auf Unversehrtheit prüfen.
